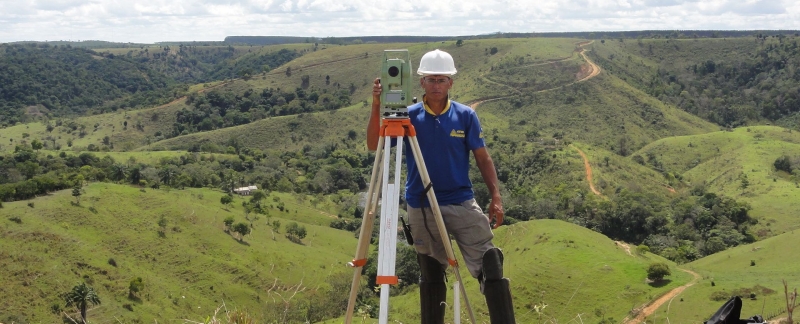

Neste serviço todos os dados planialtimétricos para a elaboração do estudo do traçado e dos desenhos de planta e perfil são coletados em campo com a utilização dos equipamentos topográficos GNSS RTK e estação total.
Este serviço compreende:
- Estudo do traçado
Estudo do traçado seguindo as especificações técnicas e normas vigentes, observando sempre o menor impacto econômico para o empreendimento clique aqui e veja mais informações;
Confecção de planta com todas as informações geográficas, detalhes da linha e das travessias ao longo da diretriz da LT;
Confecção de relatório técnico da implantação do traçado.
- Implantação do traçado
Apoio geodésico através de implantação de marcos com tecnologia GNSS RTK ou Pós-processado apoiados na RBMC;
Locação e materialização dos marcos de vértices, de alinhamento e embandeiramento necessário.
- Levantamento Planialtimétrico
Levantamento com GNSS RTK e/ou estação total do perfil e de todos os obstáculos dentro da faixa da LT de acordo com sua tensão (kV) ;
Amarração topográfica em marcos geodésicos para controle e fechamento de poligonais ao longo do traçado da LT;
Confecção dos desenhos de planta e perfil, em conformidade com as normas e especificações do cliente;
Entrega dos arquivos necessários para o projeto da LT no PLSCADD.
- Levantamento Cadastral
Levantamento de todas as propriedades atingidas pela faixa de servidão ao longo da LT;
Confecção de desenho cadastral e memorial descritivo de cada propriedade atingida.
- Locação de Estruturas
Locação de estruturas autoportantes e estaiadas;
Locação de estais e nivelamento de hastes para torres estaiadas;
Levantamento de seções diagonais para estruturas autoportantes e estaiadas;
Confecção dos desenhos das diagonais.
- Medição de Resistividade do solo.
- Levantamento de dados para projetos de travessia.
- Confecção dos arquivos para o requerimento da DUP.
|
